詳細情報 |
|||
| コネクターの名前: | IP67 M23防水電気コネクタ | 材料: | PA66,ナイロン |
|---|---|---|---|
| 性別: | 男性女性 | 証明書: | ul、cqc、tuv |
| 現在の評価される: | 15a | 防水グレード: | IP67 |
| サンプル: | 無料で | 受渡し時間: | 3〜5日 |
| 評価される電圧: | 600V | ||
製品の説明

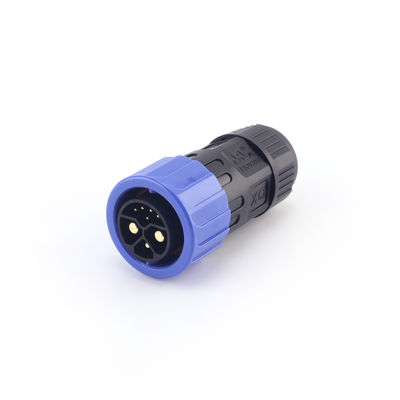

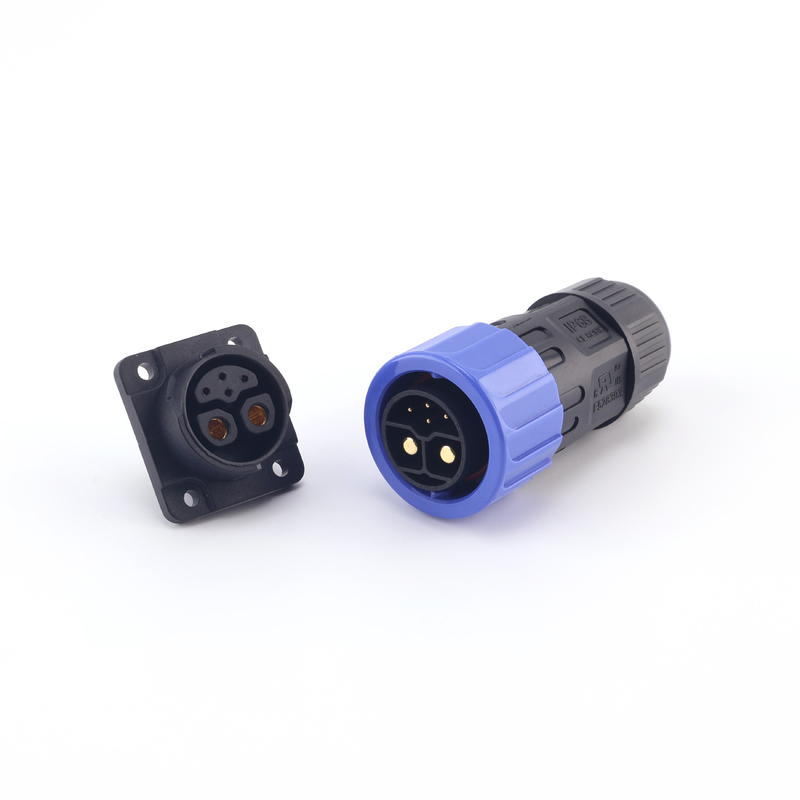

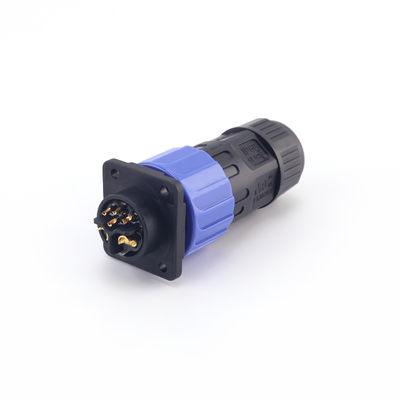

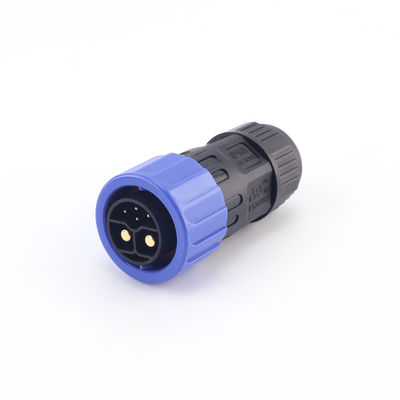

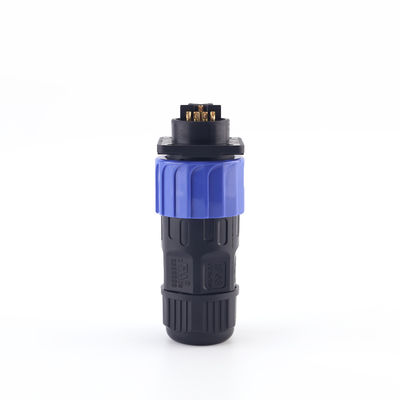

カスタマイズされたIP67防水プラグ、M23パネルマウントメス電気自己ロック防水コネクタ
自己ロックM23角型メスパネル-オス防水コネクタは、屋外電源および産業用制御アプリケーション向けに特別に設計された、高い信頼性を誇るコネクタです。角型パネル取り付けシステムと自己ロック式スナップオン機構を採用しており、迅速なドッキングと確実な接続を保証し、振動や張力による緩みや取り外しを防ぎます。ハウジングは高強度エンジニアリングナイロンPA66または金属合金で構成され、高弾性シリコンシールを備えており、IP67定格を達成し、埃や水の侵入を効果的に防ぎ、長期的な安定した動作を保証します。
このコネクタは、LED照明、街路灯電源、自動機械、新エネルギー設備、通信および監視システムなどのアプリケーションで一般的に使用されています。電力と信号伝送の両方の要件を満たし、過酷な屋外環境での長期使用に適しています。.
技術パラメータ:
| コネクタタイプ | M23プッシュロックコネクタ |
| 防水等級 | IP67 |
| 材質 | PA66 |
| 定格電流 | 15A |
| 定格電圧 | 600V |
| サンプル | 無料 |
| 納期 | 3～5日 |
| ハイライト | IP67電気防水コネクタ、プッシュロック防水プラグ |
製品のハイライト:
- 簡単な操作と効率的なプラグイン/プラグアウトのためのクイック自己ロック設計
- IP67防水・防塵定格で、過酷な屋外環境に適しています
- 安定性と信頼性、高い互換性のための角型パネル取り付け
- マルチコアオプション（2～12コア）は、電力と信号の混合接続をサポート
- 優れた耐候性、UV耐性、高温・低温耐性、耐食性
- 低接触抵抗と優れた導電性の高品質銅合金端子
電気的性能
| 接触抵抗 | ミリオームメーターピンごとのテスト | ≤ 10 mΩ |
| 絶縁抵抗 | 100V DC、ピン間/ピン-シェル間 | ≥ 100 MΩ |
| 耐電圧試験 | 500V AC / 60秒 | 絶縁破壊なし、フラッシュオーバーなし |
| 定格電流 | コア数と導体仕様による | 10A～20A安定通過 |
| 定格電圧 | 構成によるテスト | 250V～400V |
| 防水性能 | ドッキングロック、水深1m / 30分 | 水の浸入なし、電気的性能は正常 |
| プラグの抜き差し寿命 | 200サイクル後に再テスト | 電気的性能は合格を維持 |
| 引張力/クランプ力 | ケーブル出口引張強度 ≥ 50 N ( φ ≈ 8 mmケーブル参照 | 緩みなし、良好なシール |
アフターサービス
- 保証：製品には、製造日から12ヶ月の保証が付いています。通常の使用における品質上の欠陥は、無償で交換または修理されます。
- 技術サポート：お客様のプロジェクトでの安全で信頼性の高い使用を保証するために、設置ガイダンスと選択に関する推奨事項を提供します。
- カスタマイズ：ケーブル数、定格電流、ハウジングの色、ケーブル長などのカスタマイズオプションを提供するOEM/ODMソリューションをサポートします。
- 迅速な対応：プロジェクトの進捗を確保するために、アフターサービスの問題に24時間以内に対応します。
- サンプルサポート：お客様が製品性能を確認するのに役立つサンプルテストを提供します。
証明書:
FAQ:
1. M23防水コネクタの保護等級は？
最大IP67/IP68の保護等級により、埃や水から効果的に保護され、雨、湿度、長期間の屋外使用などの過酷な環境に適しています。
2. M23防水コネクタの一般的な電気的パラメータは？
定格電圧：250V～600V（ピン数による）
定格電流：10A～30A
接触抵抗：≤5mΩ
絶縁抵抗：≥1000MΩ
3. どのようなピン数がサポートされていますか？
M23シリーズは、電力伝送、信号伝送、および混合インターフェースの多様なニーズに対応するために、2～19ピンのさまざまな仕様を提供しています。
4. どのようなアプリケーションに適していますか？
自動化機器、サーボモーター、センサー、LED屋外照明、電気制御キャビネット、新エネルギー設備、その他の分野で広く使用されています。
