詳細情報 |
|||
| ブランド: | Xiangqian | コネクターの名前: | M25 IP68防水コネクタ |
|---|---|---|---|
| 材料: | PA66,ナイロン | IPグレード: | IP68 |
| ケーブルOD: | 6.0mm～14.0mm | コネクターの中心: | 2-6ピン |
| 証明書: | UL,TUV | サンプル: | 無料 |
| 受渡し時間: | 3〜5日 | ||
製品の説明

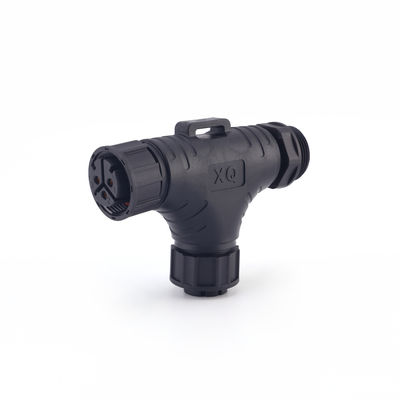

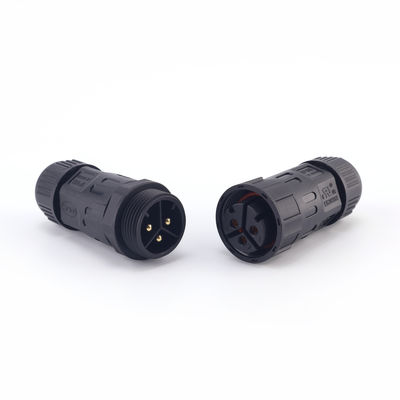

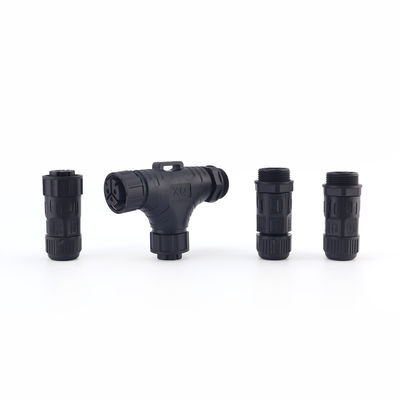

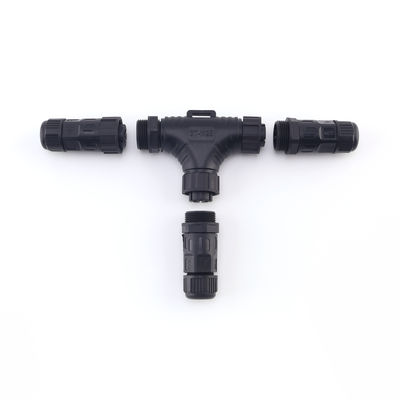

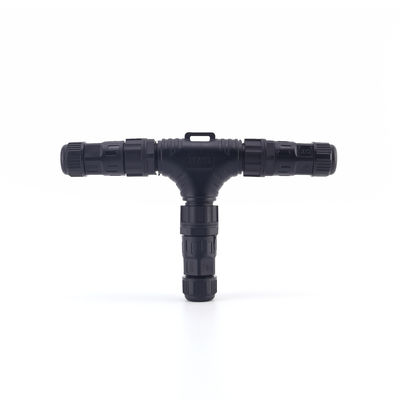

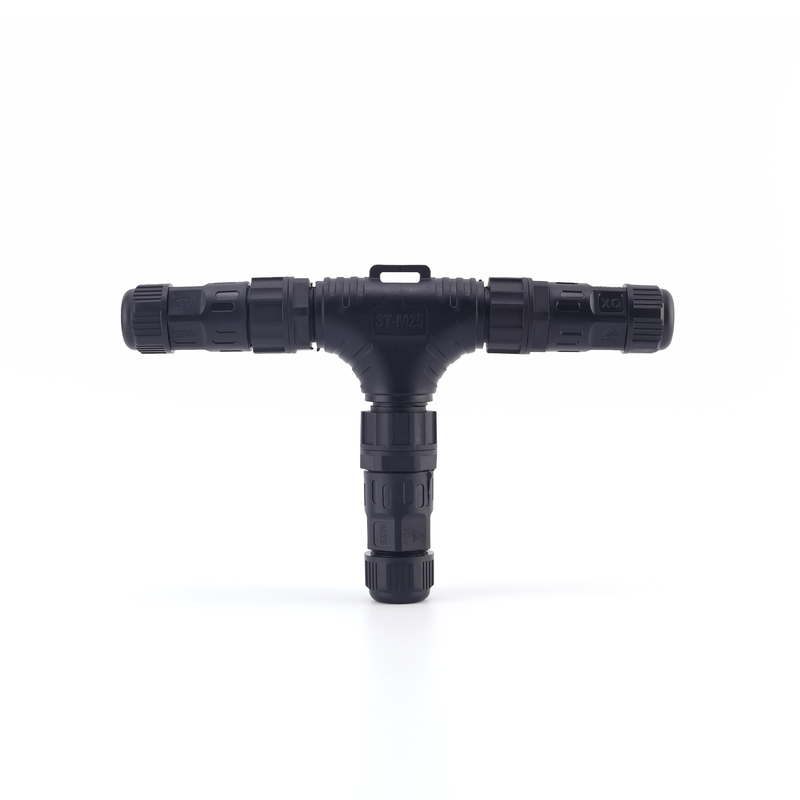

工場価格 IP68 3 Ways M25 防水パネルマウントコネクタ T形 男性 女性 屋外防水ケーブルコネクタ
1製品位置付けと機能
このタイプのコネクターは,主に屋外電源線における三方向支線接続に使用され,特に1インプットと2アウトプットまたは1インプットと複数のアウトプットを持つ配線に使用されます.
LED路灯,景観照明,太陽光発電設備,屋外電力配給,スマートポール,監視設備などのアプリケーションで使用されています.
雨,湿気,塵などの環境への長期的抵抗のために,高いIP68評価が必要です.
2建築と材料
ケースは通常,PA66 (ナイロン強化材料) で作られ,天気,UV,衝撃耐性が優れています.
密封器は,通常,シリコンまたはフッ素ゴムOリングまたは密封器を使用します.
内部コンタクトは,通常,銅または銅合金 (時にはニッケル付または锡/銀付) で,良好な伝導性と耐腐蝕性を保証します.
接続には,スローリングロック,プッシュ・プル,迅速接続,またはプレッシャープレートの設計が含まれる.
ケーブルを固定したりロックしたりするメカニズム (圧縮リング,ロックノット,密封袖など) は,振動や熱膨張と収縮にもかかわらず,密封と機械的固定を保証しなければならない.
T型コネクタには,それぞれ密封構造を持つ3方向のケーブル穴がある.接続器内部は,単一の入力と2つの出力または等分岐構造で設計することができます..
パラメーター:
| ケーブルOD | Ø6.0-14.0MM |
| ハードウェア材料 | 銅金塗装 |
| 接触抵抗 | ≤ 10 mΩ |
| 接続モード | 押すロック |
| 営業ランキング | -40-+105 |
| 炎阻害性グレード | UL94 V-0 |
性能試験報告 (工場試験)
| パラメータ | 共通の典型的な値や範囲 | 注記 |
| 定位電圧 | 250V / 400V / 450V | 一部のモデルは高電圧レベル (太陽光発電や電力システムなど) をサポートする. |
| 現在の格付け | 10A-40A |
導体横断面,接触面,熱消耗条件に依存する.一部のM25モデルは2/3/4コアで41Aに達する. |
| 接触抵抗 | ≤10 mΩ | 熱発生を減らすために低接触抵抗が必要です |
| ダイレクトリック 抵抗電圧 | 数千ボルト (例えば1,5kV/60sなど) | 突発や一時的な電圧過剰に反応する |
| 断熱抵抗 | ≥10 MΩ / 500 VDC | 漏れや隔熱障害を防止する |
| 動作温度 | 40°Cから+105°C (以上) | 温度変化のある屋外環境用 |
| 侵入防止 | IP68 | 指定された条件下で長時間水に浸透し,塵の侵入を防ぐことができることを示します. |
| 耐久性/湿度/塩噴霧試験 | 塩噴霧試験/高湿度老化試験によく合格 | 長期間の屋外での信頼性のために |
販売後サービスと品質保証戦略
信頼性の高い製造者のこのタイプのコネクタの販売後のサービスと品質保証には,通常以下が含まれます.
1試料/試料前の検証
大量を購入する前に,製造者はしばしば,適性,互換性,および性能指標が現場の要件を満たしているかどうかを検証するために,顧客による試験のためにサンプルを提供します.
2保証期間/保証
ほとんどのメーカーが保証期間 (例えば,1年,2年,またはそれ以上) を提供しています.保証期間中に,製品が固有の品質問題 (人間のミスによるものではなく),商品は代償なしで交換または修理されます..
3修理/修理サービス
使用中に問題が発生するコネクタについては,顧客は,損傷したパーツを検査・修理,または交換のために製造者に返却することができます.
4技術支援/コンサルティングサービス
インストールガイド,トラブルシューティング,選択勧告,現地サポートなどの技術サービスを提供し,ユーザが実用的なアプリケーションの問題を解決する.
5オーダーメイド/OEM/ODMサービス
特殊な要求 (特殊なワイヤ直径,保護レベル,極端な環境,または特殊なインターフェースなど) を有する顧客では,製造者は通常カスタムデザインを提供しています.菌類の発達化粧品や構造の変更など
6.品質認証/報告の提供
製品検査報告,性能試験報告 (電圧耐性試験,隔熱試験,塩噴霧試験,ライフサイクル試験など) と標準認証 (CE,RoHSなど),UL,ISO 認証) を取得しました.
7. パート追跡/品質追跡
製造者は,原材料,生産プロセス,試験記録の追跡を可能にするため,各生産品のパッチを唯一的に識別する,パッチ管理システムを確立すべきである.品質問題とリコール管理を容易にするため.
8備品とスペアパーツのサポート
十分な部品の在庫を保持し,顧客に適時に交換部品を供給する.大量注文ではバックアップの部品を用意できる.
9交換/返還の方針
品質問題や不適切な使用,例えば無条件の返品や一定の期間中に交換などの場合は,契約書で返品と交換の条件を厳格に定義します.
10訓練/建設指導
顧客やインストーラに適切な設置,保守,密封検査,長期試験に関する訓練や説明書を提供し,不適切な設置による故障を減らす.
